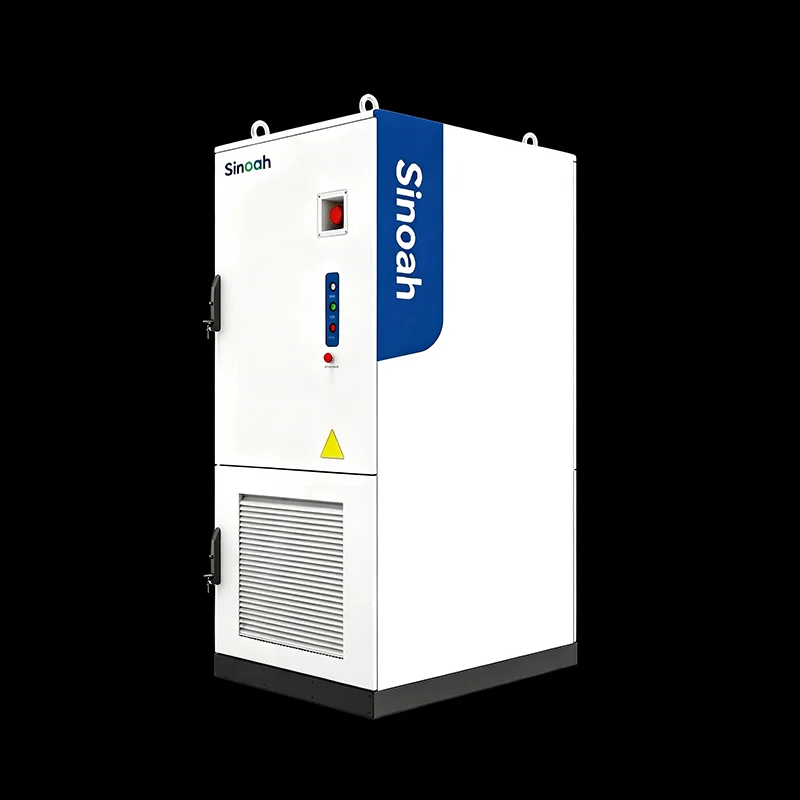

125kW / 261kWh Sıvı Soğutmalı ESS Kabini

314Ah LFP hücreleri, 8000'den fazla çevrim ömrü, 3°C dahilinde kontrol edilen hücre sıcaklık farkları ve 10 yıllık hücre garantisiyle Sinoah Energy 125kW / 261kWh Sıvı Soğutmalı ESS Kabini fabrikalar, oteller, depolar, ticari binalar, güneş enerjisi artı depolama projeleri ve EV şarj alanları için uygundur. Kompakt 1050×1350×2400 mm muhafazası yaklaşık 1,4 m² kaplar ve zorlu dış mekan kurulumları için IP55 koruması sağlar.

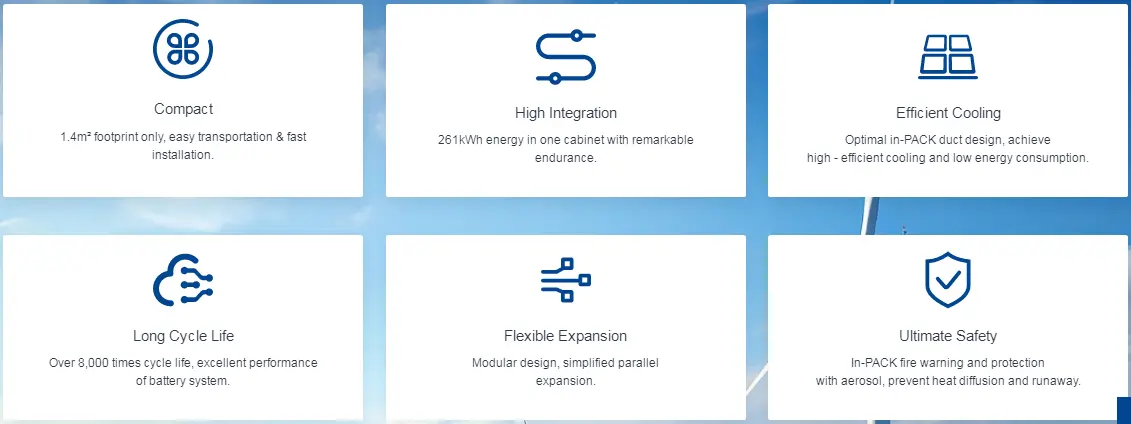

Daha Hızlı Ticari ESS Dağıtımı için Hepsi Bir Arada Tasarım

Sinoah Energy 125kW / 261kWh Sıvı Soğutmalı ESS Kabini, ticari enerji depolama için gereken temel bileşenleri fabrikada monte edilen tek bir sisteme entegre eder. Akü sistemi, 1P260S olarak yapılandırılmış LFP 3,2V/314Ah hücreleri kullanır ve 728–936V DC voltaj aralığıyla 261kWh kapasite sağlar.

400V AC çıkışlı 125kW'lık çift yönlü bir PCS, akü ile şebeke arasındaki iki yönlü güç dönüşümünü yönetirken, entegre BMS, akü koşullarını hücre düzeyinde sürekli olarak izler. Yerleşik EMS, pik azaltma, yük kaydırma, tarife optimizasyonu ve yenilenebilir enerji kullanımı gibi işletme stratejilerini kontrol eder. Entegre güç dağıtımı, ölçüm, devre kesiciler, aşırı gerilim koruması, soğutma ve aerosol yangın koruması, saha kurulumunun karmaşıklığını daha da azaltır.

Kabin önceden monte edildiğinden ve fabrikada test edildiğinden, müşterilerin esas olarak kurulum temelini hazırlaması ve gerekli elektrik bağlantılarını tamamlaması gerekir; bu, ayrı olarak takılan pil, PC'ler ve kontrol ekipmanıyla karşılaştırıldığında dağıtım süresinin kısaltılmasına yardımcı olur.

Ticari Enerji Yönetimi için 125kW Güç ve 261kWh Kapasite

125 kW güç çıkışı ve 261 kWh enerji kapasitesinin birleşimi, güç talebi yönetimi ile enerji aktarımı arasında pratik bir denge sağlar. Kısa süreli talep zirveleri olan işletmeler için sistem, şebeke gücü talebini azaltmak amacıyla hızlı bir şekilde deşarj olabilir. Kullanım süresi uygulamaları için, maliyetin düşük olduğu dönemlerde şarj edebilir ve elektrik fiyatlarının yüksek olduğu dönemlerde deşarj olabilir.

Gerçek yedekleme süresi bağlı yüke bağlıdır. Sabit 125kW yükte, nominal 261kWh kapasite, sistem kayıpları ve rezerv ayarları öncesinde yaklaşık iki saatlik teorik enerji beslemesini temsil eder. Daha düşük kritik yükler, mevcut yedekleme süresini uzatarak kabini farklı acil durum güç stratejilerine uygun hale getirebilir.

3°C Sıcaklık Dengelemeli Gelişmiş Sıvı Soğutma

Pil sıcaklığı homojenliğinin hücre yaşlanması, güvenlik ve uzun vadeli sistem performansı üzerinde doğrudan etkisi vardır. Sinoah Energy ECO-E261LP-2A, hücre sıcaklığı farklılıklarını 3°C dahilinde tutmak için paket düzeyinde sıvı soğutma kullanır.

Daha eşit hücre sıcaklıkları, lokal termal stresin azaltılmasına yardımcı olur ve tutarlı şarj ve deşarj performansını destekler. Sıvı soğutma sistemi, PCS ve diğer elektrikli bileşenler için basınçlı hava soğutması ile birleştirilerek hibrit bir termal yönetim mimarisi oluşturulur.

Bu yaklaşım aynı zamanda 1050×1350×2400 mm'lik bir muhafazaya 261kWh pil kapasitesinin sığmasını sağlayan kompakt bir kabin tasarımını da destekler. Sistem -25°C ile +55°C arasındaki ortam sıcaklıklarında çalışacak şekilde tasarlanmıştır.

Zirve Tıraş, Yük Değiştirme ve Güneş Enerjisi Optimizasyonu için Akıllı EMS

Entegre EMS, Sinoah Enerji ESS Kabininin değişen elektrik talebine ve enerji fiyatlarına yanıt vermesini sağlar. Sistem, yalnızca yedek pil olarak çalışmak yerine, elektriğin nasıl ve ne zaman depolanıp kullanılacağını aktif olarak yönetebiliyor.

1. Zirve Tıraşlama ve Yük Kaydırma

Elektrik talebinin yüksek olduğu dönemlerde EMS, aküye deşarj olması ve şebekeden çekilen güç miktarını azaltması komutunu verebilir. Talebin düşük olduğu dönemlerde sistem aküyü yeniden şarj edebilir. Bu, işletmelerin talebin zirve noktalarını yönetmesine ve elektrik tüketim profillerini optimize etmesine yardımcı olur.

2. Kullanım Süresi Tarifesi Optimizasyonu

Kullanım süreli elektrik tarifesi kapsamında çalışan işletmeler, bataryayı maliyetin düşük olduğu dönemlerde şarj edip, yüksek maliyetin olduğu dönemlerde deşarj edebiliyor. Mali fayda yerel elektrik fiyatlarına, çalışma programlarına, sistem verimliliğine ve bisiklet stratejisine bağlıdır.

3. PV + Depolama Entegrasyonu

Solar PV ile donatılmış ticari binalarda, sahadaki talep düşük olduğunda fazla güneş enerjisi üretimi ihraç edilmek yerine depolanabilir. Depolanan enerji daha sonra güneş enerjisi üretimi azaldığında kullanılabilir, böylece güneş enerjisinin öz tüketimi iyileştirilir ve şebeke elektriğine olan bağımlılık azalır.

4. PV + Depolama + EV Şarjı

EV şarjı, sahanın güç talebinde ani artışlara neden olabilir. 125kW ESS Kabini, şarj altyapısı için bir enerji tamponu görevi görerek işletmelerin şarj yüklerini yönetmelerine ve sahadaki elektrik koşullarına bağlı olarak maliyetli şebeke bağlantısı yükseltme ihtiyacını potansiyel olarak azaltmalarına yardımcı olabilir.

5. Acil Durum Güç Kaynağı

Yedekleme işlemi için yapılandırıldığında sistem, şebeke kesintileri sırasında belirlenen kritik yüklere güç sağlayabilir. Mevcut yedekleme süresi yük profiline, yedek ayarlara, PCS konfigürasyonuna ve saha elektrik tasarımına bağlıdır.

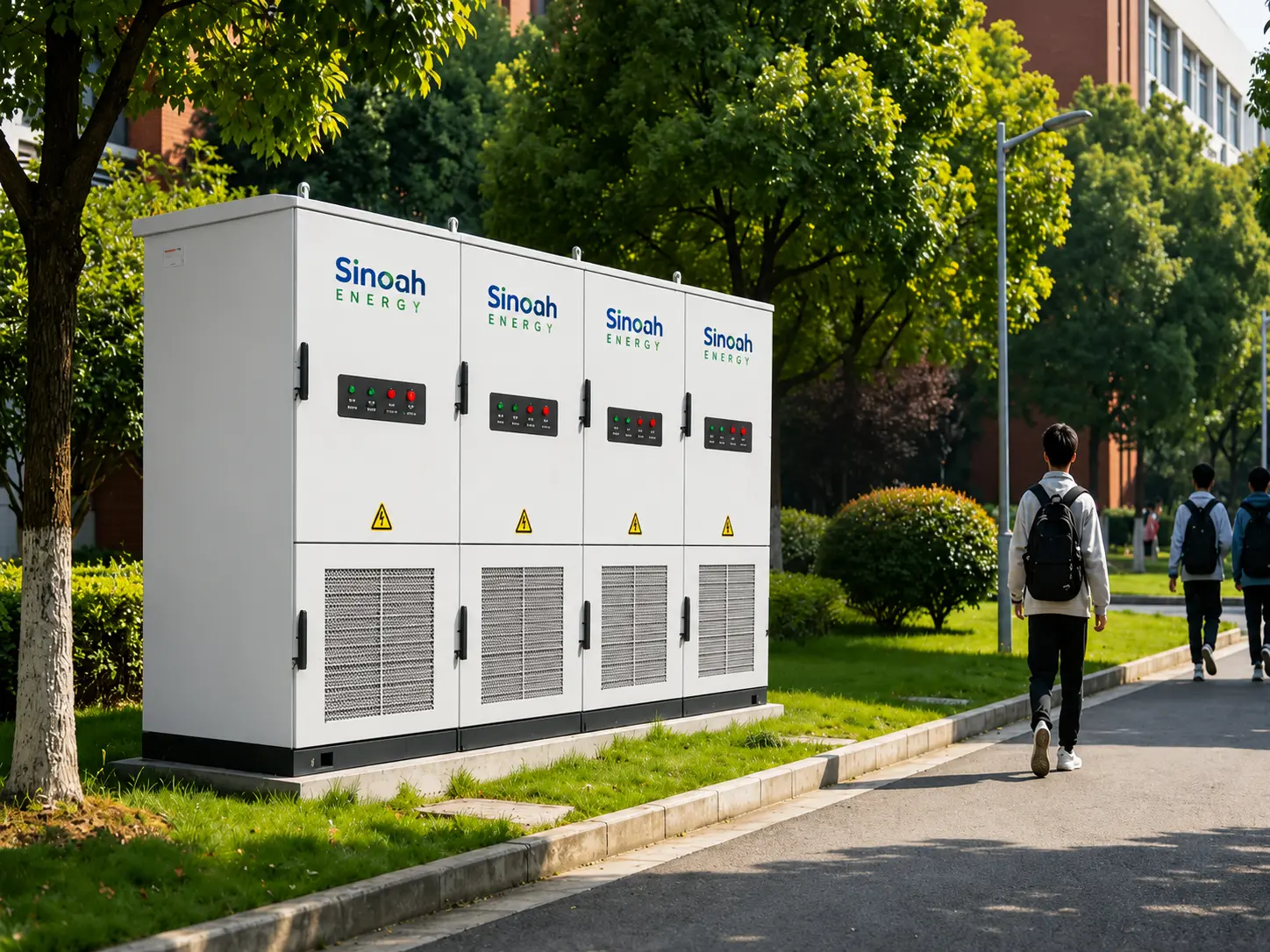

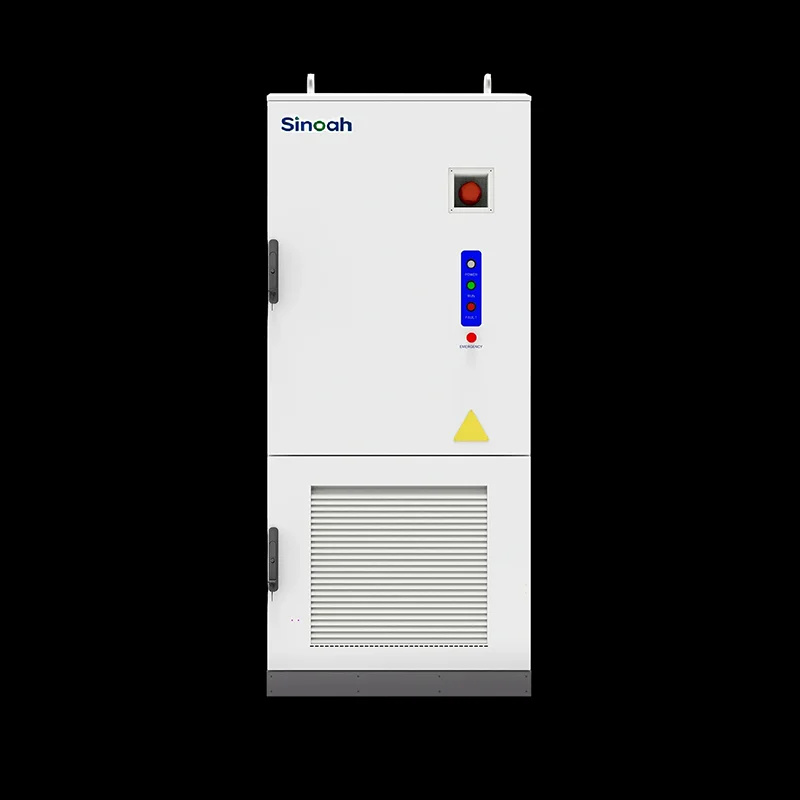

Dış Mekan Ticari Kurulum için Kompakt IP55 Kabin

Ticari enerji depolama projeleri genellikle sınırlı iç alana sahiptir ve bu da dış mekan kurulumunu önemli bir husus haline getirmektedir. Sinoah Enerji kabini 1050×1350×2400 mm boyutlarındadır ve yaklaşık 1,4 m² yer kaplar.

IP55 muhafazası toz girişine ve su jetlerine karşı koruma sağlarken, C4 korozyon koruması endüstriyel ve kıyı ortamlarındaki kurulumu destekler. Proje ortamının gerektirdiği yerlerde C5 korozyon koruması da mevcuttur.

Kurulum alanı uygun bir beton temele, yeterli havalandırma ve güvenlik açıklıklarına ve inceleme ve bakım için uygun erişime sahip olmalıdır.

Çok Katmanlı Pil ve Yangın Güvenliği Koruması

261kWh lityum pil sistemini ticari bir ortamda devreye alırken güvenlik kritik öneme sahiptir. Sinoah Energy, kabin içerisinde hücre düzeyinde izleme, BMS koruması, termal yönetim ve yangın söndürmeyi birleştirir.

BMS çalışma koşullarını izler ve aşırı voltaj, düşük voltaj, aşırı akım, aşırı sıcaklık ve kısa devre koşullarına karşı koruma sağlar. Batarya düzeyinde tespit edilen yangın olaylarına yanıt vermek için aerosol bazlı PACK düzeyinde bir yangın söndürme sistemi entegre edilmiştir.

Sistem, UN38.3, IEC 62619, IEC 63056, IEC 62477-1, IEC 61000-6-2/4 ve UL 9540A dahil olmak üzere uluslararası standartlara ve sertifika gerekliliklerine göre tasarlanmıştır. Geçerli şebeke uyumluluğu, hedef pazar ve proje gereksinimlerine göre EN 50549, G99, VDE4105, NRS097, C10/11, CEI0-21 ve CEI0-16 konfigürasyonlarını içerir.

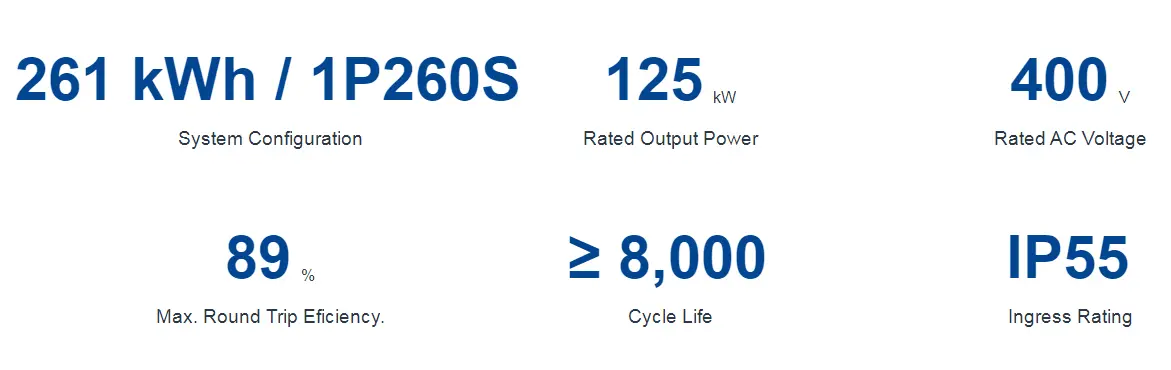

Teknik Özellikler

125kW / 261kWh ESS Kabini için Tipik Uygulamalar

1. Üretim Tesisleri

Makine, üretim hatları, kompresörler veya diğer yüksek güçlü ekipmanlara sahip fabrikalar, talebin zirve noktalarını azaltmak ve enerji tüketimini daha düşük maliyetli dönemlere kaydırmak için sistemi kullanabilir.

2. Oteller ve Ticari Binalar

Oteller, ofisler, alışveriş tesisleri ve diğer ticari binalar, öz tüketimi artırmak, yoğun talebi yönetmek ve şebeke kesintileri sırasında kritik yükleri korumak için akü depolamayı solar PV ile birleştirebilir.

3. Depolar ve Lojistik Merkezleri

Depolar, aydınlatma, HVAC, soğutma, otomasyon sistemleri ve şarj ekipmanlarından gelen elektrik talebini yönetmek ve aynı zamanda temel operasyonlar için yedek enerji sağlamak için kabini kullanabilir.

4. Ticari Güneş + Depolama Projeleri

Sistem, sahadaki talebin düşük olduğu dönemlerde fazla PV üretimini depolar ve güneş enerjisi üretimi azaldığında depolanan enerjiyi serbest bırakarak işletmelerin güneş enerjisi yatırımlarının değerini artırmasına yardımcı olur.

5. EV Şarj Altyapısı

ESS kabini, yüksek şarj yüklerini tamponlayarak ve eşzamanlı şarj talebinin şebeke bağlantısı üzerindeki etkisini azaltarak ticari EV şarj uygulamaları için ek güç kapasitesi sağlayabilir.

Örnek: Ticari Otel Enerji Yönetimi

150 kW güneş PV sistemine, EV şarj altyapısına ve yıllık yaklaşık 450.000 kWh elektrik tüketimine sahip 120 odalı bir otel, öğleden sonra giriş ve akşam işlemleri sırasında talepte önemli artışlar yaşayabilir.

Uygun bir EMS stratejisiyle Sinoah Energy 125kW / 261kWh ESS Kabini, saha talebinin yüksek olduğu dönemlerde deşarj olabilir, fazla güneş enerjisini depolayabilir ve daha düşük maliyetli tarife dönemlerinde şarj edebilir. Potansiyel tasarruflar otelin fiili yük profiline, tarife yapısına, güneş enerjisi üretimine, işletme programına ve yerel şebeke ücretlerine bağlıdır.

Bu tür bir proje için sistem, tek bir enerji tasarrufu stratejisine bağlı kalmak yerine, eş zamanlı olarak yoğun talep yönetimini, güneş enerjisinin öz tüketimini, kullanım süresi optimizasyonunu ve acil durum güç gereksinimlerini karşılayabilir.

Uzun Süreli Güvenilirlik ve Birleşik Krallık Teknik Desteği

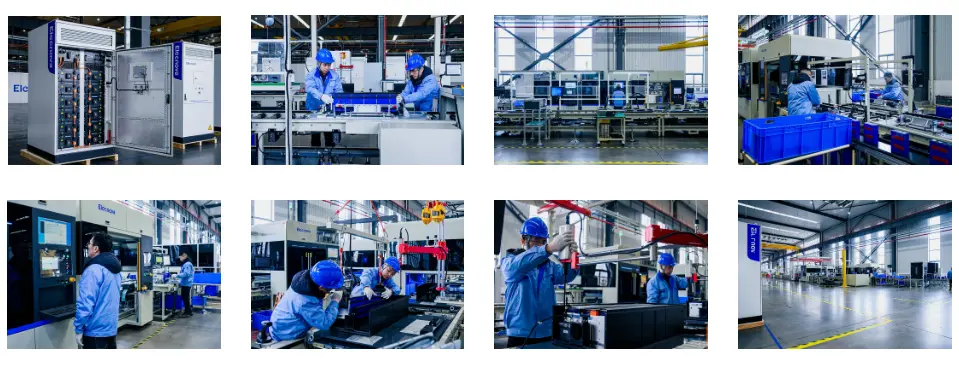

Sinoah Energy, ticari enerji depolama projeleri için fabrika doğrudan üretimini İngiltere merkezli teknik destekle birleştiriyor. 125kW / 261kWh sistem, 8000'den fazla çevrim ömrü ve 10 yıllık hücre garantisi sunarak uzun vadeli proje planlamasını destekler.

Entegre bir sistem olarak kabin, akü, PCS, BMS, EMS, soğutma, güç dağıtımı ve güvenlik fonksiyonları için tek bir koordineli çözüm sağlar. Sinoah Energy ayrıca farklı ticari siteler için projeye özel konfigürasyonu, kurulum planlamasını, sistem genişletmeyi ve teknik gereksinimleri de destekleyebilir.

Gerçek Dünya Uygulaması: 120 Odalı Bir Otel Enerji Maliyetlerini %30 Azaltır

İngiltere'nin Güneydoğusundaki 120 odalı bir otelde 150 kW'lık güneş PV sistemi, misafirler için EV şarj olanakları ve yaklaşık 450.000 kWh yıllık elektrik tüketimi bulunmaktadır. Otel, en yüksek elektrik fiyatları 32 peni/kWh ve yoğun olmayan tarifeler ise 11 peni/kWh olan Kullanım Süresi tarifesi kapsamında çalışmaktadır.

Kurulumdan önce otelin elektrik talebi öğleden sonraki check-in, mutfak operasyonu ve akşam servisi sırasında düzenli olarak 180kW civarına ulaşıyordu. Bu talep artışları elektrik maliyetlerini artırırken, otelin gündüz güneş enerjisi üretiminin bir kısmı nispeten düşük oranlarda şebekeye ihraç edildi.

Sinoah Energy 125kW / 261kWh Sıvı Soğutmalı ESS Kabini kurulduktan sonra entegre EMS, zirve tıraşlama, güneş enerjisi optimizasyonu ve kullanım süresi enerji yönetimi için yapılandırıldı. Öğleden sonraki talep zirveleri sırasında, şebeke talebini yaklaşık 180kW'tan 125kW'ın altına düşürmek için akü deşarj edildi ve bu, talebe bağlı potansiyel yıllık 10.000 £'dan fazla tasarruf sağladı.

Aynı zamanda daha önce ihraç edilen güneş enerjisi üretiminin fazlası 261kWh'lik bataryada depolanarak akşam operasyonlarında kullanılabildi. Örnek çalışma koşulları altında, güneş enerjisinin öz tüketimi yaklaşık %50'den %85'in üzerine çıkarak ek elektrik tasarrufu sağladı.

Sistem aynı zamanda yoğun olmayan gece döneminde yaklaşık 11 peni/kWh oranında şarj oluyor ve daha yüksek maliyet dönemlerinde ise 32 peni/kWh civarında deşarj oluyor. Bu 21p/kWh fiyat farkı, pil verimliliğine ve sitenin fiili işletme stratejisine bağlı olarak tarife arbitrajı için ek bir fırsat yarattı.

Bu işletme varsayımlarına dayanarak otel, yıllık toplam 25.000 £'dan fazla enerji tasarrufu elde edebilir, aynı zamanda yedek güç kapasitesi kazanabilir ve güneş PV sisteminden daha iyi yararlanabilir. 8000'den fazla çevrim ömrü ve 10 yıllık hücre garantisiyle Sinoah Enerji sistemi, enerji maliyetlerini azaltmak ve güç esnekliğini artırmak için uzun vadeli bir çözüm sunar.

SSS

1. 125kW / 261kWh ESS sistemi bir işletmeyi ne kadar kurtarabilir?

Potansiyel tasarruflar elektrik tarifelerine, azami talep ücretlerine, günlük yük düzenlerine, güneş enerjisi üretimine, pil işletim stratejisine ve yerel düzenlemelere bağlıdır. Uygun ticari alanlar için, zirve tıraşı, tarife arbitrajı ve artan güneş enerjisi tüketimi, önemli miktarda yıllık tasarruf sağlayabilir. Beklenen geri ödeme süresi hesaplanmadan önce sahaya özel yük ve tarife analizinin tamamlanması gerekmektedir.

2. Sistem ne kadar kurulum alanına ihtiyaç duyuyor?

Kabin 1050×1350×2400 mm ölçülerindedir ve yaklaşık 1,4 m² yer kaplar. Uygun bir beton temel ve elektrik bağlantıları, güvenlik gereklilikleri, muayene ve bakım için yeterli açıklık sağlanmalıdır.

3. Sıvı soğutma ile hava soğutma arasındaki fark nedir?

Pil paketleri, hücre sıcaklığı farklılıklarını 3°C dahilinde tutmak için sıvı soğutmayı kullanır, sıcaklık homojenliğini artırır ve termal stresin azaltılmasına yardımcı olur. Basınçlı hava soğutması PCS ve diğer bileşenler için de kullanılır. Bu hibrit termal yönetim tasarımı, yalnızca havayla çalışan akü soğutma sistemine göre daha hassas akü sıcaklığı kontrolü sağlar.

4. 261kWh pil ne kadar süreyle yedek güç sağlayabilir?

Yedekleme süresi gerçek bağlı yüke bağlıdır. Sürekli 125 kW yükte 261 kWh, dönüşüm kayıpları, çalışma rezervleri ve sistem limitleri hesaba katılmadan önce yaklaşık iki saatlik teorik pil enerjisini temsil eder. Daha düşük yükler daha uzun yedekleme süreleri sağlayabilir.

5. 125kW / 261kWh sistem solar PV ile çalışabilir mi?

Evet. Entegre EMS, PV üretimini ve akü şarj ve deşarjını koordine edebilir. Artan güneş enerjisi daha sonra kullanılmak üzere depolanabilir, bu da yerinde güneş enerjisi tüketiminin artmasına ve şebeke elektriği alımlarının azaltılmasına yardımcı olur.

6. Sistem EV şarjını destekleyebilir mi?

Evet. ESS kabini ticari EV şarj altyapısıyla entegre edilebilir. Yüksek şarj talebi sırasında ek güç sağlayarak sahadaki pik yüklerin yönetilmesine ve mevcut şebeke bağlantısı üzerindeki baskının azaltılmasına yardımcı olabilir.

7. Kabin dış mekan kurulumuna uygun mu?

Evet. Kabinin IP55 dereceli muhafazası ve C4 korozyon koruması vardır, bu da onu uygun dış mekan ticari kurulumlarına uygun hale getirir. Kurulumdan önce saha koşulları, temel tasarımı, açıklıklar, yangın güvenliği gereklilikleri ve yerel düzenlemeler değerlendirilmelidir.
